SVG1.1中蒙版效果的实现

1,024 阅读

首先介绍一下蒙版效果。如下图所示

这种在某个图形，如原型中，以某种图形进行填充的效果。这个填充效果就被称之为蒙版。

蒙版在SVG2版本中 可以很轻松的通过<hatch>标签来实现。但是目前浏览器还没有支持SVG2。仅支持SVG1.1

那么我们如果想在浏览器展示的SVG1.1图形中实现蒙版效果该如何做呢？

通过使用<pattern>标签和<path>标签的组合，也一样可以实现这种效果。

我们可以通过pattern标签来定义蒙版的填充内容。

在需要蒙版的元素中 通过 fill属性来使用这个pattern进行填充。

下面举出几个简单的例子。



<?xml version="1.0"?>
    <svg width="120" height="120" viewBox="0 0 120 120" xmlns="http://www.w3.org/2000/svg" version="1.1" xmlns:xlink="http://www.w3.org/1999/xlink">

        <defs>
            <pattern id="Triangle" width="10" height="10" patternUnits="userSpaceOnUse">
                <polygon points="5,0 10,10 0,10"/>
            </pattern>
        </defs>

        <circle cx="60" cy="60" r="50" fill="url(#Triangle)"/>
    </svg>

实现的效果如下：





<!DOCTYPE html>
    <html>
      <head>
        <meta charset=utf-8 />
        <title>SVG colored patterns via mask</title>
      </head>
      <body>
      <style>
      svg {
  width: 500px;
  height: 500px;
}

rect.hbar {
  mask: url(#mask-stripe)
}

.thing-1 {
  fill: blue;
}


.thing-2 {
  fill: green;
}
      </style>
        <svg>
          <defs>
            <pattern id="pattern-stripe"
              width="4" height="4"
              patternUnits="userSpaceOnUse"
              patternTransform="rotate(45)">
              <rect width="2" height="4" transform="translate(0,0)" fill="white"></rect>
            </pattern>
            <mask id="mask-stripe">
              <rect x="0" y="0" width="100%" height="100%" fill="url(#pattern-stripe)" />
            </mask>
          </defs>

          <!-- bar chart -->
          <rect class="hbar thing-2" x="0" y="0" width="50" height="100"></rect>
          <rect class="hbar thing-2" x="51" y="50" width="50" height="50"></rect>
          <rect class="hbar thing-2" x="102" y="25" width="50" height="75"></rect>

          <!-- horizontal bar chart -->
          <rect class="hbar thing-1" x="0" y="200" width="10" height="50"></rect>
          <rect class="hbar thing-1" x="0" y="251" width="123" height="50"></rect>
          <rect class="hbar thing-1" x="0" y="302" width="41" height="50"></rect>

        </svg>
      </body>
    </html>

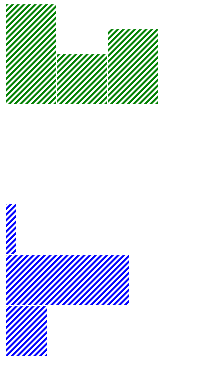

实现效果如下:
